一 概述:
VJDC电力电容器保护器（以下简称保护器）与无功补偿控制器、交流接触器、限流电阻、熔断器组成的控制系统，专用于电力电容器运行时出现的过压、过流、涌流、短路的故障保护。保护器分穿芯式与组合安装式二类基型，针对电力电容器的不同额定电流，保护器常备有几十种固定型电流规格，便于用户配置。
二、型号及外形尺寸：
三 、主要功能特征
1.保护器采用电子电路，无发热元件，故节能降耗。
2.保护器对过流响应时间短，特别适应电容器快速保护要求。
3.固定电流规格，不设调节，以避免不正确调节及非操作人员随意乱调，影响保护效果。
4.大电流保护器主电路采用电缆线穿芯或互感器一次性穿芯，可与控制系统完全隔离，适用于不同电压等级的补偿电路。
5.保护器设有运行指示灯，为用户提供了明确的工作状态。
6.动作后控制回路可自动复位。既能保护电容器，用能使电容器继续运行。
7.保护器采用固化工艺生产，具有防潮、防尘、防腐、抗震等优点，适用于各种恶劣环境。
四 、性能指标:
1.过流保护特性：﹤1.15le不动作
﹥1.2le动作时间﹤1s﹥0.02s
2.控制回路自动复位时间：﹥180s
3.复位方式：控制回路自动复位，控制回路断电即复位。
4.自动复位后。若电流尚未消除（指﹥1.2le），动作及复位时间都保持不变（重复不误差）。
5.输出接口容量：AC380V/1A
6.输出接口回路电压：AC220-380V±20％
7.输出接口断开时回路漏电流＜2mA
8.电流精度≤±5％
9.工作方式：不间断工作制
10.适用环境温度：-40℃～55℃
五 、安装、接线方式:
1.主电路穿芯式，从接触器输出端所连接导线分别以同一方向穿过保护器的穿芯孔，再接至电容器即可。
2.主电路组合安装式，保护器从接触器输出端插入固定好，输出端用导线连接至电容器即可。

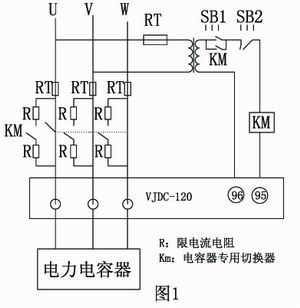

3.辅助电路，95、96为常闭输出接口端子，与接触器控制回路串接，见典型接线图。（图1）

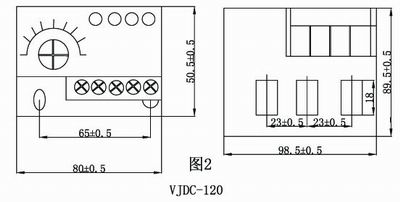

4.产品安装尺寸见图：（图2）
六、 注意事项：
1.选用保护器时，保护器的电流规格应与电容器的额定电流值相等。
2.保护器输出接口（95、96）为固体继电器，用万用表（或内置电源电压较低的仪表仪器）测量通路时内阻极大。
七 、订货须知：
1.选用保护器请注明详细型号、规格及数量。
例：VJDC120 15Kvar 100只
2.用户如需特殊规格，请提供详细技术要求
